Перетяжные ребра используются для контроля и оптимизации течения металла в штампе во время операции вытяжки и, как следствие, получения детали без складок и разрывов. Расположение и длины перетяжных ребер, а также сила их воздействия на заготовку, могут быть модифицированы в процессе проектирования штампа. В результате в производство поступает оптимизированный штамп с наилучшим коэффициентом использования материала. Широкое применение перетяжных ребер в промышленности ставит перед инженером задачу моделирования их воздействия на течение металла, а перед разработчиком создание их моделей, пригодных для моделирования процессов вытяжки в AutoForm.
Усовершенствованная модель перетяжного ребра, представленная в AutoFormplus R7, позволяет значительно увеличить точность моделирования, по сравнению с адаптивной моделью, используемой ранее в AutoFormplus R6. В новой модели реализован усовершенствованный подход к оценке возрастания силы воздействия ребра на штампуемый материал, который позволяет более реалистично учитывать влияние перетяжных ребер на течения материала в штампе. Кроме того, эта модель постоянно обновляет реальную форму изгиба листа в процессе моделирования, основываясь на текущих параметрах технологического процесса. Эти нововведения значительно увеличивают точность моделирования благодаря лучшему учету влияния перетяжных ребер и, соответственно, позволяет получать модели технологического процесса более близкие к реальности. Силы, действующие на прижим, определяемые с помощью AutoFormplus R7, как показывает практика, значительно ближе как к силам, измеренным на производстве, так и к силам, рассчитанным с помощью геометрического моделирования перетяжных ребер «в лоб».

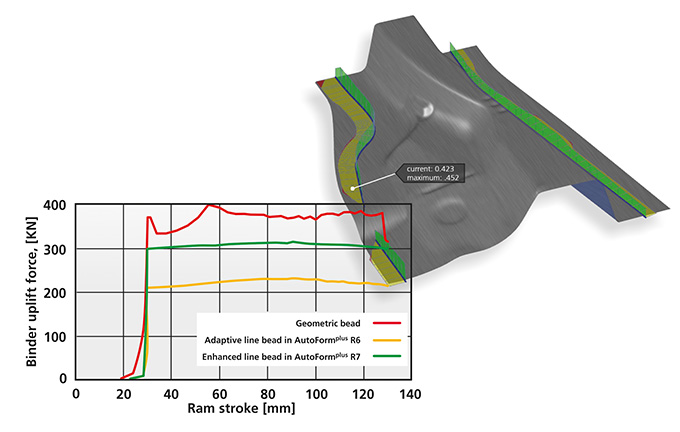

Улучшенная модель перетяжного ребра приводит более точному определению силы, действующей на прижим.
