Bordini

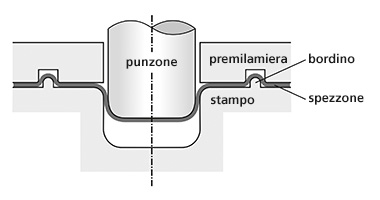

I bordini sono comunemente usati per controllare il flusso del materiale durante l’operazione di imbutitura al fine di ottenere la formatura ottimale di un elemento senza rotture e grinze. Tale controllo viene spesso ottenuto utilizzando i bordini in combinazione con la pressione sul premilamiera.

I bordini sono utilizzati per controllare il flusso della lamiera nella cavità dello stampo durante l’operazione di imbutitura al fine di produrre una parte stampata ottimale con un minimo utilizzo di materiale.

Le modifiche alla posizione, alla lunghezza e alla forza dei bordini vengono eseguite durante la fase di progettazione del processo per produrre una parte stampata ottimale con un minimo utilizzo di materiale. I bordini possono essere modificati anche manualmente durante la fase di prova stampi per ottenere il processo desiderato. In generale, quando si utilizzano i bordini, è necessario prendere in considerazione diversi aspetti al fine di ottenere condizioni di formatura ottimali:

  • Forza necessaria sul premilamiera per formare i bordini durante la chiusura del premilamiera
  • Influenza dei bordini sulla forma della lamiera dopo la chiusura del premilamiera
  • Forza necessaria per tenere chiusi gli utensili durante il processo di imbutitura
  • Modifica delle proprietà del materiale nell’area sottoposta al bordino (tensioni e sollecitazioni supplementari – assottigliamento aggiuntivo)
  • Profilo dello spezzone modificato

L’uso intensivo dei bordini e le varie modifiche necessarie richiedono un approccio strutturato alla modellazione dei bordini in una simulazione di formatura. La modifica di tali modelli di simulazione dovrebbe essere rapida e semplice e non dovrebbe influenzare in modo significativo i tempi di calcolo. Ciononostante, un’attenzione particolare dovrebbe essere prestata all’implementazione appropriata dei bordini poiché la modellazione efficace dei bordini gioca un ruolo importante nella simulazione di stampaggio.
