Ritorno elastico

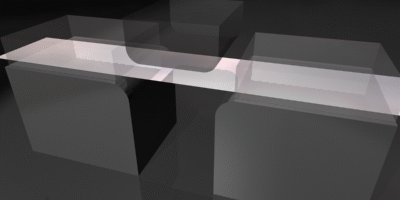

Il ritorno elastico (Springback) è la variazione geometrica di un elemento al termine del processo di stampaggio che si verifica a causa del rilascio delle forze all’apertura degli utensili. Al completamento del processo di stampaggio, parti imbutite e allungate ritornano elasticamente e quindi pregiudicano la precisione dimensionale di un elemento finito. La forma finale dell’elemento è dunque modificata a causa del ritorno elastico, il che rende difficile la produzione dell’elemento stesso. Come risultato, l'industria manifatturiera deve affrontare alcuni problemi pratici: in primo luogo, la previsione della geometria finale dell’elemento dopo il ritorno elastico e, in secondo luogo, la progettazione di strumenti adeguati per compensare gli effetti del ritorno elastico.

Con l'applicazione di nuovi materiali, il numero di problemi aumenta. Elementi stampati con questi materiali sono più colpiti dal ritorno elastico rispetto a elementi imbutiti in acciaio convenzionale. Per quanto riguarda i difetti classici della formatura come le rotture e le grinze, la deformazione della lamiera è determinante. In caso di ritorno elastico, tali modelli non sono sufficienti per prevedere la deformazione. In questo caso, le sollecitazioni sono decisive e una precisione nettamente superiore è essenziale.

Durante la progettazione degli utensili, il ritorno elastico è compensato dal software in modo che l’elemento in uscita dallo stampo sia fin da subito nelle dimensioni e tolleranze minime richieste. Intensi cicli di prova stampi, che normalmente si verificano alla fine del processo di sviluppo dello stampo, sono ridotti al minimo.

Il software di simulazione non solo è in grado di calcolare il ritorno elastico fin dalla fase di progettazione, ma può anche compensare questo ritorno elastico. In questo modo, i processi di stampaggio sono ottimizzati e costi di produzione risultano notevolmente diminuiti. La compensazione del ritorno elastico riduce al minimo il rischio di modifiche costose agli utensili o al processo in quanto rilevate solo tardivamente nel corso del ciclo di stampaggio.
