Compensazione del ritorno elastico

La compensazione del ritorno elastico è una delle più grandi sfide dell’industria automobilistica, in cui vengono sempre più utilizzati materiali all’avanguardia, come gli acciai ultra-resistenziali e l’alluminio. Le parti stampate con questi materiali sono più inclini al ritorno elastico rispetto alle parti realizzate in acciaio convenzionale. Quando il ritorno elastico modifica la forma finale della parte, viene eseguita la compensazione del ritorno elastico, con conseguente aumento dei costi di produzione.

Per affrontare queste sfide, oggi si usa la simulazione dello stampaggio. In passato, l’attenzione principale quando si analizzavano rotture e grinze si concentrava sulla fase di imbutitura. Negli ultimi anni, tuttavia, è stato necessario verificare requisiti di qualità più elevati, soprattutto la precisione della geometria. In particolare, l’analisi del ritorno elastico e la sua contromisura, la compensazione del ritorno elastico, vengono effettuate regolarmente. L’esperienza ha dimostrato, tuttavia, che la compensazione del ritorno elastico non è un compito facile.

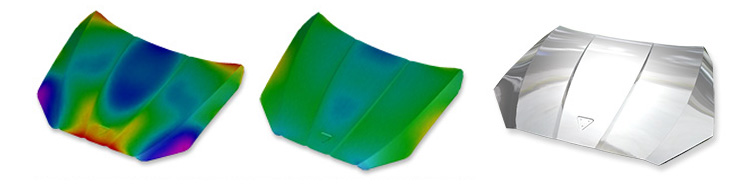

La compensazione del ritorno elastico, contromisura del ritorno elastico, viene eseguita durante la fase di sviluppo dell’utensile per migliorare la qualità della parte stampata e dell’utensile prima che inizi la fase di prova stampi. La compensazione delle superfici dello stampo è implementata nella direzione opposta al ritorno elastico, mentre si applica lo stesso valore. Il calcolo del valore di compensazione può essere eseguito con i più moderni algoritmi in pochi minuti e la geometria dell’utensile compensato può essere automaticamente utilizzata come input per la simulazione successiva. Con pochissimi cicli di ottimizzazione, è possibile ottenere uno stampo finale entro le tolleranze richieste. La compensazione del ritorno elastico consente agli ingegneri di ridurre notevolmente i tempi e i costi di ingegneria e di prova stampi.

Ulteriori informazioni sulla compensazione del ritorno elastico eseguito con AutoForm sono disponibili in:

Fattibilità della compensazione del ritorno elastico per un efficace risultato

Compensazione del ritorno elastico nell’idroformatura dei tubi

Software per la compensazione del ritorno elastico
