Imbutitura

L’imbutitura è uno dei processi più largamente usati nello stampaggio della lamiera. Viene applicata nell’industria dell’automotive, nella produzione delle carrozzerie, oltre ad essere usata in molti altri settori.

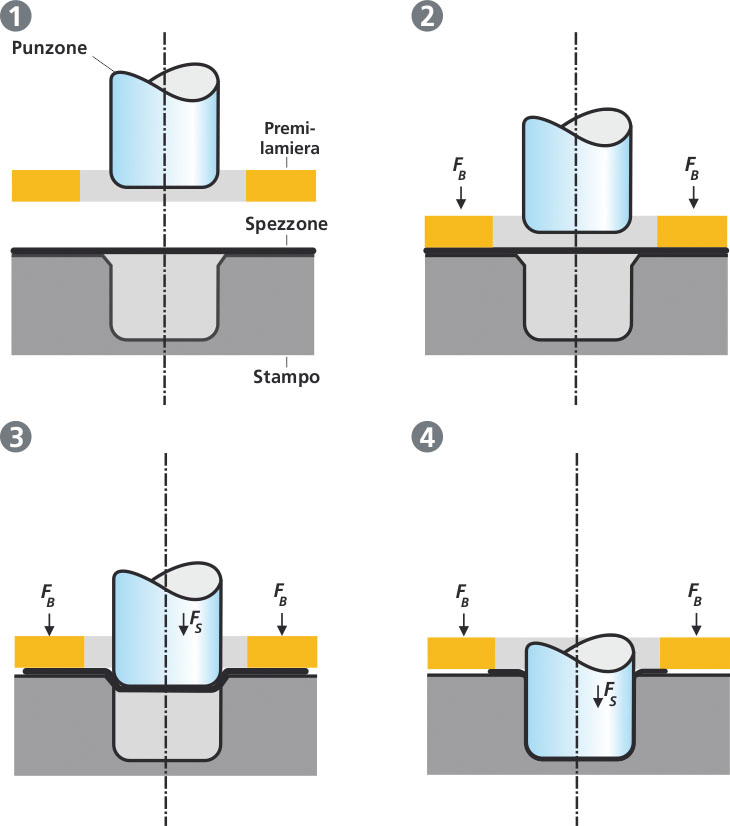

Imbutitura – procedura principale Illustrazione del processo di imbutitura

Definizione del processo:

Il processo di imbutitura è un processo di formatura che si verifica in particolari condizioni di trazione e pressione. Un foglio piatto di lamiera viene deformato in un corpo cavo aperto da un lato oppure un corpo cavo viene formato in un corpo cavo con una sezione più piccola. [DIN 8584]

Esistono tre tipi di processi di imbutitura:

  • Imbutitura con utensili
  • Imbutitura con strumenti attivi
  • Imbutitura con energia attiva

Nell’industria dell’automotive, l’imbutitura si esegue di solito con utensili rigidi.

La figura illustra il processo di imbutitura. Gli utensili rigidi consistono in un punzone, una matrice e un premilamiera. Nell’imbutitura la lamiera viene chiusa tra lo stampo e il premilamiera. Questo processo rallenta lo scivolamento della lamiera prevenendo così la formazione di grinze sotto il premilamiera. Il punzone allunga la lamiera sul raggio dello stampo e le fa prendere la forma dello stampo. La forza necessaria al punzone per la formatura è così continuamente incrementata sino al punto morto centrale più basso del punzone stesso.

Mentre nell’imbutitura pura non c’è riduzione dello spessore della lamiera, la formatura si ottiene come puro allungamento che porta alla riduzione dello spessore della lamiera. La formatura per allungamento viene ampiamente usata per la formatura di parti poco curve e con bassa profondità di imbutitura (ad esempio tetti, porte).

Di solito l’imbutitura degli elementi di una carrozzeria complessa coinvolgono una combinazione di allungamento e imbutitura. E’ necessario che la lamiera sia stirata il meglio possibile senza raggiungere i limiti del materiale (ad esempio rotture, grinze).

Sono approssimativamente da 300 a 400 gli elementi in lamiera che formano la carrozzeria di una automobile. Software specialistici simulano il completo processo di imbutitura per produrre elementi di lamiera di alta qualità, ottimali per il loro particolare uso.

Ulteriori informazioni sull’imbutitura eseguita con AutoForm sono disponibili in:

Software per la simulazione dello stampaggio della lamiera

Corso di formazione AutoForm per l'imbutitura
