Retour Elastique

Le retour élastique est un changement géométrique qui survient à la fin du process de formage lorsque les efforts appliqués par l’outil, sur la pièce, sont relâchés. Une fois le formage de tôle terminé, les pièces embouties ou étirées subissent un retour élastique et cela affecte la précision dimensionnelle de la pièce finie. La forme finale d’une pièce est modifiée par le retour élastique, ce qui rend la production de la pièce difficile. Ce phénomène génère des problèmes pratiques pour la fabrication. Tout d’abord, l’évaluation de la géométrie de la pièce après le retour élastique, puis, la conception des outils appropriés pour compenser ces effets.

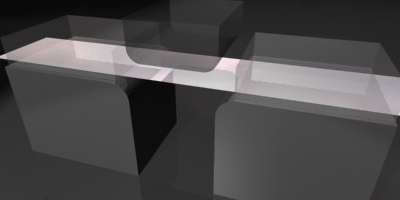

Retour élastique – une pièce emboutie subit un retour élastique après le formage. Retour élastique – une pièce emboutie subit un retour élastique une fois le process de formage terminé.

Avec les nouveaux matériaux, les problèmes augmentent. Les pièces embouties fabriquées avec ces matériaux subissent plus d’effets de retour élastique que les pièces embouties fabriquées avec un acier conventionnel. En ce qui concerne les défauts classiques du formage de tôle tels que les ruptures et les plis, la modélisation de la déformation du matériau est décisive. Si un retour élastique survient, ces modèles ne sont pas suffisants pour prédire la déviation géométrique de la pièce. Dans ce cas, les contraintes sont décisives et il devient crucial d’avoir une beaucoup plus grande précision de calcul.

Au cours du développement des outils, le retour élastique est compensé par le logiciel, ce qui permet d’obtenir en sortie d’outil, une pièce ayant déjà les dimensions requises. De ce fait, le grand nombre d’itérations de mises au point, qui interviennent plus tard dans le développement de l’outil, est réduit au minimum.

Les logiciels de simulation peuvent non seulement détecter le retour élastique mais également le compenser. Ainsi, les process d’outillage sont améliorés et les coûts de fabrication considérablement diminués. La compensation du retour élastique minimise le risque de modifications coûteuses des outils ou des process plus tard.
