Embutición profunda

La embutición profunda es uno de los procesos más usados en el conformado de chapa metálica. Además de su uso en otros sectores, se aplica en la industria de la automoción para la fabricación de las piezas de la carrocería.

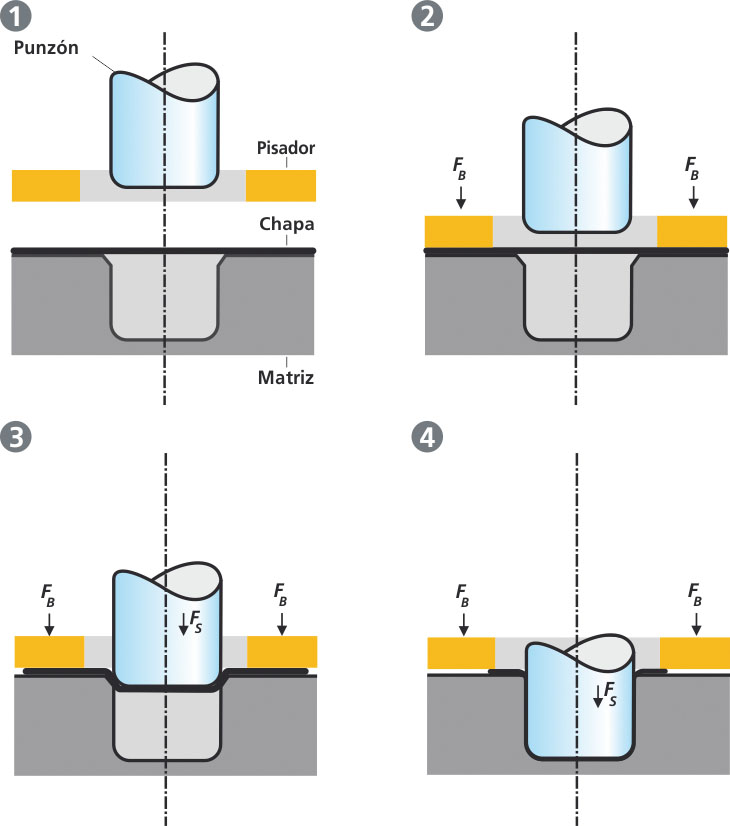

Embutición profunda - procedimiento principal Ilustración del proceso de embutición profunda

Definición del proceso:

El proceso de embutición profunda es un proceso de conformado que sucede bajo la combinación de condiciones de tracción y compresión. Una chapa metálica plana se conforma dentro de un cuerpo hueco abierto por un lado, o bien, un cuerpo hueco se conforma en otro de una sección transversal menor.

Los procesos de embutición profunda se dividen en tres tipos:

  • Embutición profunda con herramientas
  • Embutición profunda con recursos activos
  • Embutición profunda con energía activa

En la industria de la automoción, la embutición profunda normalmente se realiza con herramientas rígidas.

El dibujo ilustra el proceso de embutición profunda. Las herramientas rígidas son punzón, matriz y pisador. En el proceso de embutición, el pisador cierra una vez se ha insertado el formato de chapa.

A continuación la chapa se sujeta entre la matriz y el pisador. Este proceso reduce el flujo de entrada de material durante la embutición y además previene las arrugas bajo el pisador. El punzón forma la chapa deslizándola sobre el radio de la matriz y la conforma dentro de la matriz. La cantidad de fuerza necesaria en el punzón para el conformado aumenta continuamente hasta el punto muerto inferior del punzón.

Considerando que en la embutición profunda pura no hay reducción del espesor de la chapa metálica, el conformado se consigue con el estiramiento puro de la chapa metálico con el resultado de una disminución en su espesor. El conformado por estiramiento se usa ampliamente para el conformado de piezas ligeramente curvas con poca profundidad de embutido (ej. techos y puertas).

En la práctica, en la elaboración de carrocerías de coche complejas, hay normalmente una combinación de estiramiento y embutición profunda. Es necesario estirar la chapa metálica tanto como sea posible sin llegar a alcanzar los límites del material (e.j. roturas, arrugas).

Hay aproximadamente entre 300 y 400 piezas de chapa que se ensamblan juntas para formar la carrocería del coche. Para producir piezas de chapa metálica de una alta calidad óptima, el proceso completo de embutición profunda se simula con un software especializado.
