Estampación de matriz progresiva

La estampación de matriz progresiva es un proceso de conformado de chapa metálica muy usado para fabricar piezas por varios industrias, como la de automoción, electrónica y electrodomésticos. La estampación de matriz progresiva consiste en muchas estaciones de trabajo individuales, cada una de las cuales realiza una o más operaciones diferentes en la pieza. La pieza se lleva de estación a estación en una banda de suministro y se separa de la banda al final de la operación.

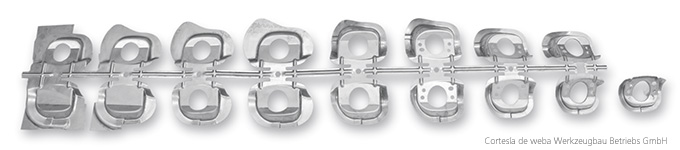

Estampación de matriz progresiva – desde una banda metálica a una pieza acabada En la estampación de matriz progresiva una banda metálica se convierte en una pieza acabada tras varias operaciones.

La decisión de producir una pieza mediante estampación de matriz progresiva o en una matriz transfer depende del tamaño, la complejidad y el volumen de producción. La estampación de matriz progresiva se usa para producir un gran número de piezas y mantener los costes lo más bajos posible. Se deben conseguir las más altas exigencias en cuanto a precisión y durabilidad.

Debido a la complejidad de una matriz progresiva, es importante abordar todos los factores que contribuyen a conseguir el nivel deseado de calidad de la pieza, incluyendo la posición de la chapa, los centradores, el contorno de la chapa, y la deformación por estiramiento de los gusanos.

Los centradores juegan un papel importante en la estampación de matriz progresiva. Fijan la banda en la posición adecuada y mantienen el control sobre ella. Además, son esenciales para un posicionado preciso de la chapa durante el cierre de las herramientas y las operaciones de embutición en las transfer. Otros factores a considerar son el tiempo y la interacción de la banda, pisadores y herramientas superior e inferior. Los beneficios de la estampación de la matriz progresiva son aumentar la productividad y una reducción significativa de los costes para un alto volumen de producción.

Más información sobre estampación progresiva en AutoForm:

Optimización del proceso de conformado

Modelo real para la estampación de matriz progresiva

Software para la simulación del estampado de matriz progresiva
