AutoFormplus R7에서 Line Bead Model의 강화

AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화 AutoFormplus R7에서 Line Bead Model의 강화

파단 및 주름이 없는 최적의 성형 공정을 획득하기 위해, 드로비드는 드로잉 공정 중 소재의 흐름을 제어하는 용도로써 사용됩니다. 프로세스를 설계하는 동안 최소한의 소재를 사용하여 최적의 스탬핑 제품을 생산할 수 있도록 드로비드의 위치(position), 길이(length) 및 힘(strength)은 조정됩니다. 드로비드를 집중적으로 사용하면서 다양한 수정을 하려면 엔지니어는 스탬핑 시뮬레이션에 적합한 효율적인 드로비드 모델을 개발해야합니다.

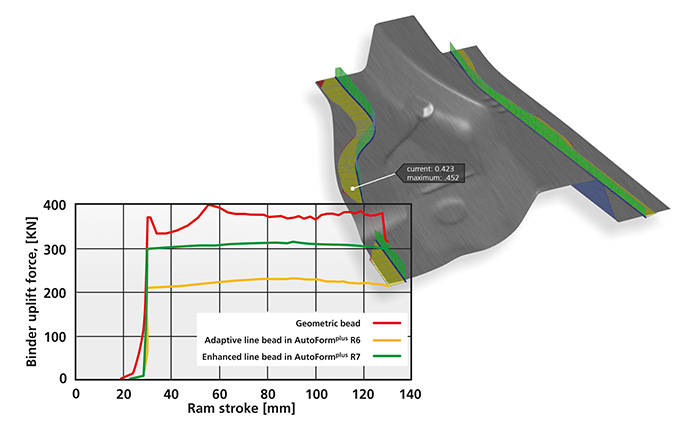

AutoFormplus R7에서 특별히 개발된 line bead model은 AutoFormplus R6의 adaptive line bead model과 비교하여 더욱 월등한 개선점을 제공드립니다. 새로 개발된 모델은 드로비드 업리프팅(uplifting)력 예측이 향상되어 더욱 현실적으로 드로비드 효과를 재현할 수 있습니다. 또한, 이 모델은 시뮬레이션 중에 공정 조건 변화에 따라 계속적으로 실제 박판의 벤딩 형태를 업데이트 해줍니다. 이러한 중요한 개선점으로 드로비드 효과에 관련된 시뮬레이션의 정확도가 향상되었습니다. 강화된 Line bead model로 실제에 가깝게 시뮬레이션 할 수 있습니다. AutoFormplus R7으로 예측한 바인더 업리프트(uplift)력은 geometric bead로 계산된 결과에 필적할 뿐만 아니라 실제와 동일합니다.
