AutoFormplus R7增强线性拉延筋模型

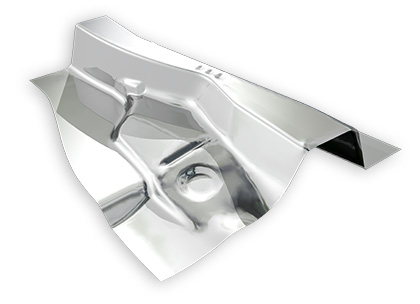

拉延筋用来控制拉延工序中材料的流动以达成理想的成型工艺,即没有破裂和起皱的零件。在工艺设计中对拉延筋位置、长度和强度进行修改,用最少的材料制造一个高质量的冲压件。在冲压模拟中,大量用到拉延筋和各种各样的修改使得开发一个有效的拉延筋模型对工程师来说非常必要。

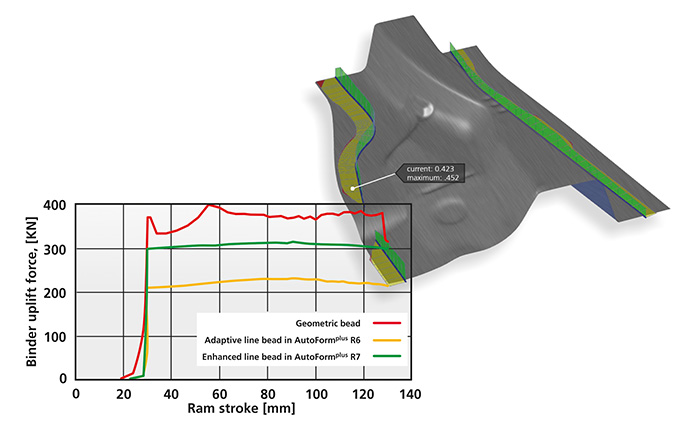

AutoFormplus R7特别研发增强线性拉延筋模型,相较于AutoFormplus R6的适配型线性模型有了重要改进。该模型提供更好的途径来估算拉延筋上举力—考虑了更高的上举力,更实际地呈现拉延筋效果。此外,该模型不断更新实时工艺进程内模拟的真实面板弯曲形状。这些重要改进提升了拉延筋效果相关的模拟准确性。增强线性拉延筋模型让模拟更接近现实。通过使用AutoFormplus R7,预估的压边圈举升力和实际操作中得出的以及用真实筋的计算结果相差无几。
