CAD 품질의 Die Face

엔지니어링에서 다양한 CAD 시스템이 널리 가용되고 있음에도 불구하고, 이러한 시스템만으로는 판재 성형 엔지니어링 프로세스에 필요한 모든 단계를 완벽하고 효율적으로 지원할 수 없습니다. 이러한 어려움은 전체 판재 성형 공정을 위한 다이 레이아웃을 정의하고 검증해야하는 금형 설계 단계에서 특히 두드러집니다.

이를 극복하기 위해 AutoForm은 사용자가 CATIA 환경에서 CAD 품질의 다이 페이스를 생성 할 수 있는 소프트웨어를 개발했습니다. AutoForm-ProcessDesignerforCATIA는 박판 성형 공정 시뮬레이션에 대한 AutoForm의 전문 기술과 CATIA의 강력한 설계 기능이 결합된 소프트웨어 입니다. 유저는 전용 서피스 명령어를 사용하여 딥 드로잉 및 CATIA 환경의 모든 후 공정이 포함된 다이 페이스 레이아웃을 빠르게 생성 할 수 있습니다. CATIA에 제품 형상(part geometry)을 불러오면, 사전 정의된 표준 공정을 통해 제품 준비에서 다이 페이스 생성까지 유저를 안내합니다. 이 소프트웨어는 새로운 수준의 속도, 표면 품질, 사용 편의성 및 오류 방지 기능을 제공합니다.

AutoForm-ProcessDesignerforCATIA는 공정 설계 부서의 일상 업무를 개선하고 촉진시키는 혁신적이고 품질 지향적인 공정 설계의 접근 방식에 의한 결과입니다. 이 소프트웨어는 이 분야에서 독보적이며, 최고 수준의 서피스 생성을 지원하는 소프트웨어는 없습니다. 생성 된 모든 표면은 클래스 A 서피스요구 사항을 충족하며 즉시 CNC 가공에 사용할 수 있습니다.

관련 제품

AutoForm-ProcessDesignerforCATIA

CATIA V5/V6 환경 내 공정 설계를 위한 표준 공법 포함

교육 과정

고객 활용 사례

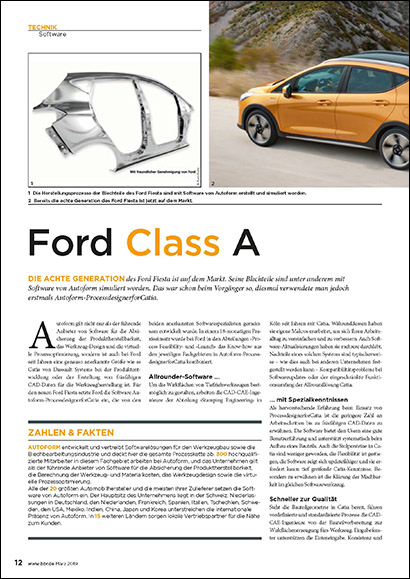

Ford Class A
